新入社員"未来"のものづくりお悩み相談その2
ちょっと待って！そのブラケット、ホントに必要?
こんにちは。今年新入社員として装置設計に配属された未来です！今度はハンドリング装置の設計を依頼されたんですけど、またも悪戦苦闘中！Mr.手間要らずさんに助けを求めるべく、今日もお邪魔しちゃいました。
手間要らずさん、この前はありがとうございます！今回のお客様は高精度なハンドリングの為にガイド付シリンダを使いたいそうですけどブラケットが複雑になっちゃって…。やっぱり自作するしかないのかな？
たしかにブラケットの組付けに悩むことは多いのう。どれどれ…今回の設計はっと…２パターンの使い方じゃな。
①「Y-Z軸使い」②「直接取付け」
さすが、お見通しですね！考えてるのが図１ですけど複雑なんです～。①はY-Z軸使いでハンドリングをします。②は直接取付けですがテーブルが壁に垂直じゃないとダメなんです。
それでこのブラケットか。目的は達成できるが自作は大変じゃのう。それに剛性の面も考えんとのう。
剛性まで考えて、設計し、自作ですか…。あわわ…。またも頭の中がパンクしそうです！

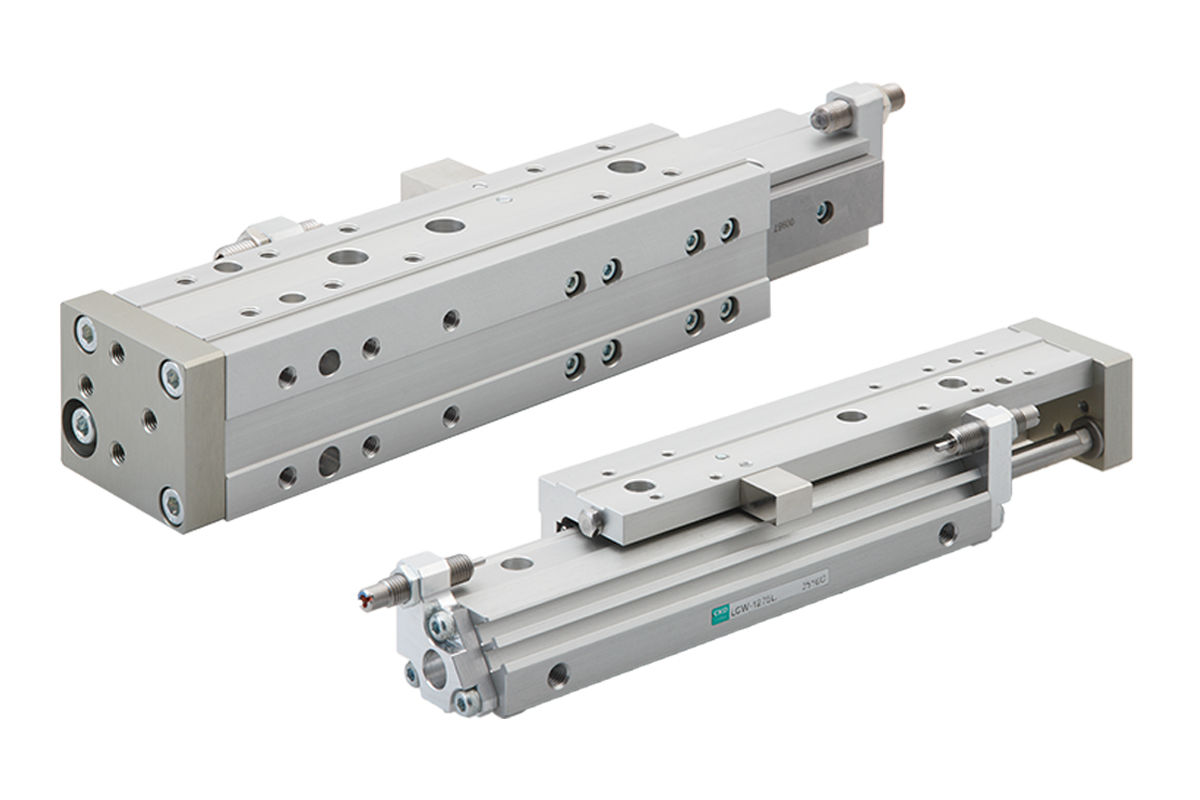

実はな、ブラケットを簡単にしたり使わないアイテムがあるんじゃよ。3面に取り付けが出来る優れものでな、いろんな使い方が出来るぞ！それが図2じゃ！どうじゃ、コレなら出来るじゃろう？
すごいです！コレなら私でも作れます！他にも色々応用が出来そうで、私の開発力アップですね！
