包装機 薬品包装 エコブリスタ FBP-600E4/E4S FBP-800E 薬品包装機としてのトップシェアを獲得するFBPシリーズは、長年にわたり実績とノウハウを培い、今なお進化するCKDフラッグシップモデルです。

ホーム
製品情報
エコブリスタFBP-800E/600E4

FBP-800E

FBP-600E4S/600E4

特徴

1.圧倒的な国内トップシェア

1951年よりCKDは薬品包装工程を自動化する事業に取り組み続けてきました。その取り組みがお客様に評価され、薬品包装機は3000台以上の実績、その中でもFBP-600Ｅシリーズは今なお進化し続け、250台を超えるベストセラーモデルです。

2.トータルソリューションで省エネ・省資源No.1

第5回日本オープンイノベーション大賞（主催：内閣府）において、「環境に優しいバイオマスプラスチックを用いたＰＴＰ包装の実用化」が環境大臣賞を受賞いたしました。

3.600E3→E4/E4Sへの進化
より使いやすく

簡単、安心の品種切り替え

成形、シール装置、電空レギュレータを標準装備圧力の設定・圧力の確認が、タッチパネル上で可能。都度裏面カバーを開ける必要がありません。品種切り替え時に自動で設定圧力を変更します。

切り替え後も簡単、確実、安心

フィルム位置をスイッチひとつで自動調整掛け間違いはエラーメッセージでお知らせフィルムの掛け間違いゼロ(インターロック付) 掛け直し作業のロスタイム、包材のロスを削減

自動ライトの標準装備

フィルム通しを引き出すと自動点灯

品種切り替え性向上

レール脱着性の改善により容易に引き出すことができ、品種切り替え性向上

生産力アップ

従来機と同一スペースで能力アップ

800E（8,000錠/分）の機構を600E4にフィードバック。安心してお使いいただけます。

型の互換性と包装能力

600E3/E4/E4Sは型の互換性があります。(条件や仕様により一部異なる場合がございます。）

MAX速度600シート/分の生産能力は
FBP600E3の部品3点を新作するだけで対応

更に非常時のバックアップ機として運用も可能です。

MAX速度700シート/分の生産能力なら
更に加熱/成形/打抜を新作するだけで対応

これは600E3と同スペースで生産能力が17％アップすることに相当します。
ただし、600E4Sの場合、短手39mmまでとなります。

省エネ･省資源No.1

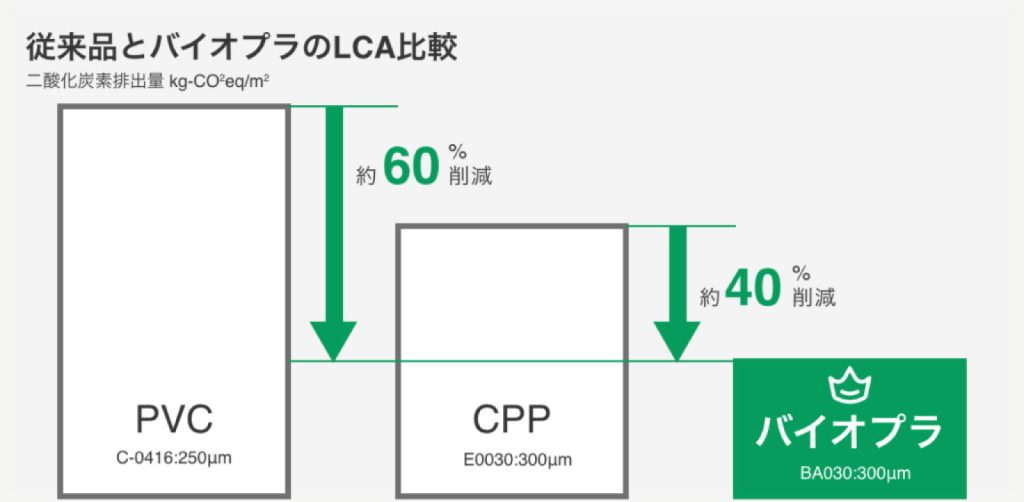

バイオマスシート（CO2排出量40-60％削減）

環境大臣賞を受賞したの次世代PTPシート。従来比で約40-60%削減の二酸化炭素排出量です。削減比率は三菱ケミカルリサーチ社にて算出。使用する係数により数値は異なります。

FBP生産ライン構成製品

容器包装自動供給(オプション)

無人化・省人化ソリューション容器包装自動供給(オプション)

お客様作業は、容器包材をコンベアへ載せるのみとなります。

錠剤検査 FPシリーズ
世界最高の検査精度と速度を併せ持つ。
しかも省スペースもトップレベル。

医薬品PTP包装機におけるインライン検査機の紹介。 FP830･630･330
製品詳細を見る

スクラップ排出コンベア(オプション)

無人化・省人化ソリューションスクラップ排出コンベア(オプション)

スクラップ受袋交換頻度は1回/2時間以上。仕様により異なる場合もあります。

集積機 HCA-440S / バンド掛機 BND-180

800シートに対応しながら、新方式で従来にないコンパクトさを達成静音対策を実施/フレキシブルな集積設置面積30%ダウン(当社従来機比）作業性と視認性を大幅に改善

ピロー包装機 HPL-80E

8,000錠の高速安定性。シートの位置ズレを抑え寸法を短縮。シール性も確保。最大1,000mmを短縮するコンパクトなライン長（当社従来比）包装材料10%以上削減(当社従来比）直感的に操作できるかんたん画面

生産支援システム（Rinops）

人手不足の課題を解消する生産性向上システム。包装機とスマートデバイスをクローズドネットワークで接続し、稼働状況やトラブル状況を運用者に通知。また一元管理かつ遠隔確認で作業性と生産性を向上します。

スマートデバイスで遠隔確認。移動負担の低減

Androidのスマートウォッチ/タブレットに、CKD独自開発のアプリを搭載。このアプリにて包装機の生産状況/トラブル状況/材料状況を遠隔地からも確認することができ、移動負担が軽減されます。

トラブル発生時にプッシュ通知。迅速性の向上

材料の残量が少なくなった場合やトラブルが発生した場合は、スマートウォッチを振動させ、端末画面に状態をプッシュ通知します。

映像紹介

薬品包装機｜FBP−800E: CKD薬品包装の最新機。最大8,000錠の包装能力 FBP-800Eの紹介動画です。

薬品包装機｜FBP−600E4: FBP-600E4のブリスター包装ライン動画です。CKDではブリスター包装機の他、後工程を含めた包装ラインのご準備をさせて頂きます。

仕様

	FBP-600E4	FBP-600E4S
フィルムスピード	12m/分（MAX）	15.6m/分（MAX）
打抜き回数	300ショット/分（MAX）	350ショット/分（MAX）
打抜きシート数	600シート/分（MAX）	700シート/分（MAX）
成形回数	60～75回/分	60～80回/分（※1）
成形有効面積	305 × 195mm	305 × 195mm
錠剤包装能力（シート10錠換算）	6,000錠/分（MAX）	7,000錠/分（MAX）
標準打抜きシートサイズ
適用包材	CPP、 PVC、その他複合フィルム (150～330μ）アルミラミネートフイルム（PVCベース）
容器フィルム巾	320mm（MAX）
容器フィルム有効巾	305mm（MAX）
蓋フィルム巾	容器フィルム巾－5mm
使用電源	AC200V 3相 50/60Hz 操作回路 DC24V　容量仕様により異なります。
圧縮空気	0.5MPa以上（水分を除去）必要量仕様により異なります。
冷却水	28ℓ/分（普通水道圧0.1～０.15MPa）

※1：成形回数60～80回/分はプラグ成形（標準）の値です。その他成形方式の場合は、60～75回/分になります。

外形寸法

※1 標準仕様です。
※2 600E4Sの場合、裏面カバーが装着され奥行寸法が1350となります。
