何谓管路直接型过滤器？从现场视角彻底解析其工作原理、种类与选型方法

管路直接型过滤器是安装在配管中途，用于去除流体中的异物，是设备维护中不可或缺的小型过滤器。
若选错种类或材质，可能会导致压力损失或寿命缩短。 本文将从工作原理和种类等基础知识出发，以一线现场视角，全面详解专业人士推荐的“不踩坑选型标准”、以及维护保养实务等全面内容。

何谓过滤器？

气动系统中的“过滤器”，是指用于去除由空压机产生的压缩空气中的冷凝水（水分）、颗粒、油分等杂质，从而供给洁净空气的设备总称。

由空压机压缩而成的空气，若直接使用，会含有大气中的微粒、以及压缩过程中产生的水分、油雾等杂质。如果这些杂质直接通过配管，可能会损坏气缸的密封件，引发电磁阀的动作不良（骤停），严重时还会导致异物混入产品中。

为防止发生此类故障，首先在空压机室和主管（主管路）上安装合适的过滤器，以确保空气的质量。

通常被称为"空气过滤器"的元件，根据其需要去除的杂质对象，主要有以下几种类型。

种类	作用和去除对象
普通空气过滤器	用于去除相对颗粒较大的固态物（灰尘）和冷凝水（水分）的最基本过滤器。
精密过滤器	用于去除压缩空气中含有的油雾及焦油、碳。

即便在上游已采取了充分的应对措施，在流经长距离配管的过程中，有时仍会产生新的杂质（如铁锈或配管碎屑）。

因此，在元件前端（末端）进行最后一道防护所使用的，就是本次要讲解的“管路直接型过滤器”。下一章，将详细了解管路直接型过滤器的特点。

管路直接型过滤器基础知识

顾名思义，“管路直接型”过滤器是安装在配管线中途使用的，它与位于源头的大型过滤器有着决定性的不同作用。首先，我们将解释其定义，并说明其与容易混淆的类似产品（过滤器、进口过滤器）之间的明确区别。

何谓管路直接型过滤器

管路直接型过滤器是指，直接安装在配管线上，用于去除流体中的微小异物的元件。通过安装在电磁阀、气缸、真空吸盘等末端元件或传感器、控制器前进行操作。

在制造现场，虽然会通过安装在空压机室中的大型过滤器进行一次过滤，但从那里到末端元件的配管内部，仍有可能产生新的异物。密封胶带的碎屑、经年老化引起的锈渍、配管加工时的切屑等就是其中的典型示例。管路直接型过滤器是保护末端元件免受这些“管路内发尘”的最后一道防线，能够防止设备发生故障。

特别是在将流体直接“输送、喷射”到工件工序中不可或缺。在吹气、真空吸附等流体直接接触产品的最终工序中，通过管路直接型过滤器，可预防因异物导致的产品划伤和质量缺陷，直接保障生产质量。

“管路直接型”的词源与安装位置的特点

“管路直接型(in-line)”是指“配管路径的中途”。与安装在源流（空压机等）的大型主管路过滤器不同，管路直接型过滤器的最大特点是安装在末端元件正前方，进行最终的过滤。

主管路过滤器肩负系统整体的“粗过滤”，而管路直接型过滤器是专为保护个别元件(电磁阀、气缸、真空吸盘、分析仪等)而安装的。

主管路过滤器、过滤器、进口过滤器的区别

整理一下与类似产品的区别

产品名称	安装位置	主要用途
管路直接型过滤器	配管中途（末端元件正前方）	最终去除微细异物。保护电磁阀和气缸等个别元件
主管路过滤器	空压机正后方（上游）	系统整体的一次过滤。去除粗大异物。
过滤器	配管上游侧（主要用于液体配管）	去除大异物。利用网状过滤器，捕捉沙子、锈片等肉眼可见尺寸的杂质
进口过滤器	元件的吸气口（入口）	防止外部空气中的尘埃侵入。防止异物混入元件内部

为什么需要管路直接型过滤器?配管内的“隐形风险”

即便在源流上安装了高性能主过滤器，为什么在末端仍会出现故障？ 答案就在于：空气经过空压机后，在配管中会新产生杂质。

管路内产生的异物（密封胶带碎片、锈迹、切削粉）

配管内产生的异物，主要有以下几种

密封胶带碎片：连接接头时缠绕的密封胶带，会因压力波动和振动而逐渐剥落。这些肉眼难以看清的细微纤维碎片，会卡在电磁阀的阀芯上，导致动作不良。

经年老化产生的锈蚀：铁配管或接头内壁生成的锈迹，在流体作用下剥落并被带往下游。特别是旧工厂设备中，肉眼不可见的细微锈粒会持续随流体流动。

加工时的切屑：配管切断、螺纹加工时产生的金属碎片，可能会残留在配管内部。这些碎屑会在设备初始运行时，大量流出，甚至瞬间导致全新设备发生故障。

由于这些杂质都是在流体经过源头过滤器之后，才在配管内部产生的，因此在设备末端进行最终过滤是必不可少的。

作为保护昂贵设备的"保险"的价值

在生产现场，日常存在着因微小异物混入而导致设备突发停机的风险。管路直接型过滤器作为“保护昂贵设备的保险”，发挥重要作用。过滤器本体价格虽在数千至数万日元之间，但若考虑到停机每小时的损失额，其投资回报效果显而易见。尤其是在24小时运转的生产线上，突发停机所造成的损失更是不可估量。

引入管路直接型过滤器，不仅有助于降低故障处理成本，还能减轻保全人员的精神负担。

管路直接型过滤器的结构和工作原理

将对管路直接型过滤器如何捕捉异物，以及其基本结构进行说明。

基本构成（阀体、滤芯、连接部）

管路直接型过滤器主要由三个部件构成。

阀体（外壳）：用于流通流体的外壳部分。材质有PBT树脂、聚酰胺（尼龙）、不锈钢等，根据使用环境进行选择。采用透明外壳的产品，可目视确认内部的污染情况。

滤芯（过滤器材料）：实际捕捉异物的核心部件。有无纺布、烧结金属、中空丝膜等各种材质和结构，过滤精度与流量特性不同。

配管部：负责与配管连接的部分。可根据安装环境选择快插接头、螺纹旋入式、法兰式等连接方式。

过滤原理（表面过滤、深层过滤）

过滤器的异物去除方式，主要可分为两种类型。

表面过滤是在过滤器表面捕捉异物的方式。例如滤网过滤器、膜过滤器就属于此类，通过物理方式拦截大于孔径的颗粒。其特点是堵塞速度较快，但捕获的异物清晰可见，更容易判断更换时机。

深层过滤是通过滤材内部的三维结构来捕捉异物的方式。例如无纺布、海绵状滤芯就属于此类，可在厚度方向整体捕捉颗粒。其特点是能以较小的投影面积确保较大的纳污容量，使用寿命长。。

根据用途选择合适的过滤方式，是最大限度发挥过滤器性能的关键。

滤芯材质的种类和特性

滤芯的材质直接关系到成本、耐久性和过滤精度。

无纺布、PVF（聚乙烯醇缩甲醛）：最为常见的材质，性价比优异。耐油性优异，广泛用于一般的工厂气源。

焼結金属：采用金属粉末烧结的结构，适用于高压环境和高温环境。部分产品虽可清洗并重复使用，但初始成本相对较高。

中空糸膜：采用管状极细纤维成套的结构，可去除0.01μm级超微细颗粒。目前已在半导体及精密元件领域逐步普及应用。

管路直接型过滤器的种类【4种类型】

管路直接型过滤器根据用途和流体类型，存在多种类型。以下整理出4种代表性类型。

种类			优点	主要用途	CKD产品
一次性更换式 （滤芯更换型）			无需清洗，无二次污染风险	普通的气动配管	FSL FCS SFS
清洗再利用式 （金属滤网型）			可降低运行成本	注重成本的现场	‐
正压、负压两用型			无需旁通回路，可实现简洁的配管设计	机械手的吸附系统	FSL FCS SFS
液体、理化学分析用 （HPLC等）			适用于有机溶剂和pH波动较大的样品	保护分析仪器的色谱柱	‐

【按用途分类】管路直接型过滤器的应用场景

介绍4个具有代表性的应用场景，以及各现场特有的课题与要点。

用途			主要风险 / 课题	推荐过滤精度	产品选型要点
气动元件、气缸的保护			电磁阀和气缸中的异物卡滞。 配管中途产生的密封胶带碎片和锈迹	1μm （根据用途进行选择）	精度过高会导致压力损失增大，因此应选择与电磁阀阀芯间隙相匹配的合适过滤精度
真空吸附线 （机械手）			因异物混入发生器及真空吸盘内部， 导致真空度下降、吸附不良	-	要求轻量且紧凑，不影响惯性。采用正压、负压两用型，省略旁路回路
半导体、精密元件制造生产线			纳米级颗粒导致的断线、短路	0.01μm	洁净室规格（洁净包装、低发尘设计）
食品、医药品工厂			异物混入产品中。 符合HACCP、FSSC22000 等相关标准	0.01μm	采用符合FDA标准的材料或不锈钢。支持CIP/COP的耐化学药品性与易于拆洗的特性

如何正确选择管路直接型过滤器【5个关键基准】

只看产品样本的规格表，是无法找到适合现场的产品的。以下是选择现场可行的产品的5个关键基准。

1．使用流体和材质的适用性

需根据空气、水、化学液体、气体等使用流体选择材质。需要特别注意树脂材质阀体的耐化学药品性。

PBT树脂耐油性优异，适用于一般的工厂空气，但不适用于强酸、强碱及高温蒸汽环境。 聚酰胺（尼龙）耐油性高，耐碱性强，但不耐强酸。在使用有机溶剂（丙酮、稀释剂等）的环境中，可能发生树脂溶胀、开裂的风险，因此需要选择不锈钢材质或氟橡胶密封规格的产品。

请务必确认制造商提供的耐化学药品性示意图，如有不明之处，可咨询技术窗口。

2．过滤精度（所需μm值的确定方法）

过滤精度并非“越细越好”。精度过高会导致成本增加、压力损失增大。

通常的标准是，普通气动元件（如电磁阀、气缸）需要3μm左右的过滤精度，而半导体及精密元件则要求达到0.01μm级别。

3．流量与压力损失的平衡

流体通过过滤器时，必定会产生压力损失。请根据初始压力和所需流量选择合适的尺寸，并确认压力损失在允许范围内。

压力损失过大时，会导致气缸动作速度降低、真空到达时间延迟、并影响节拍时间。

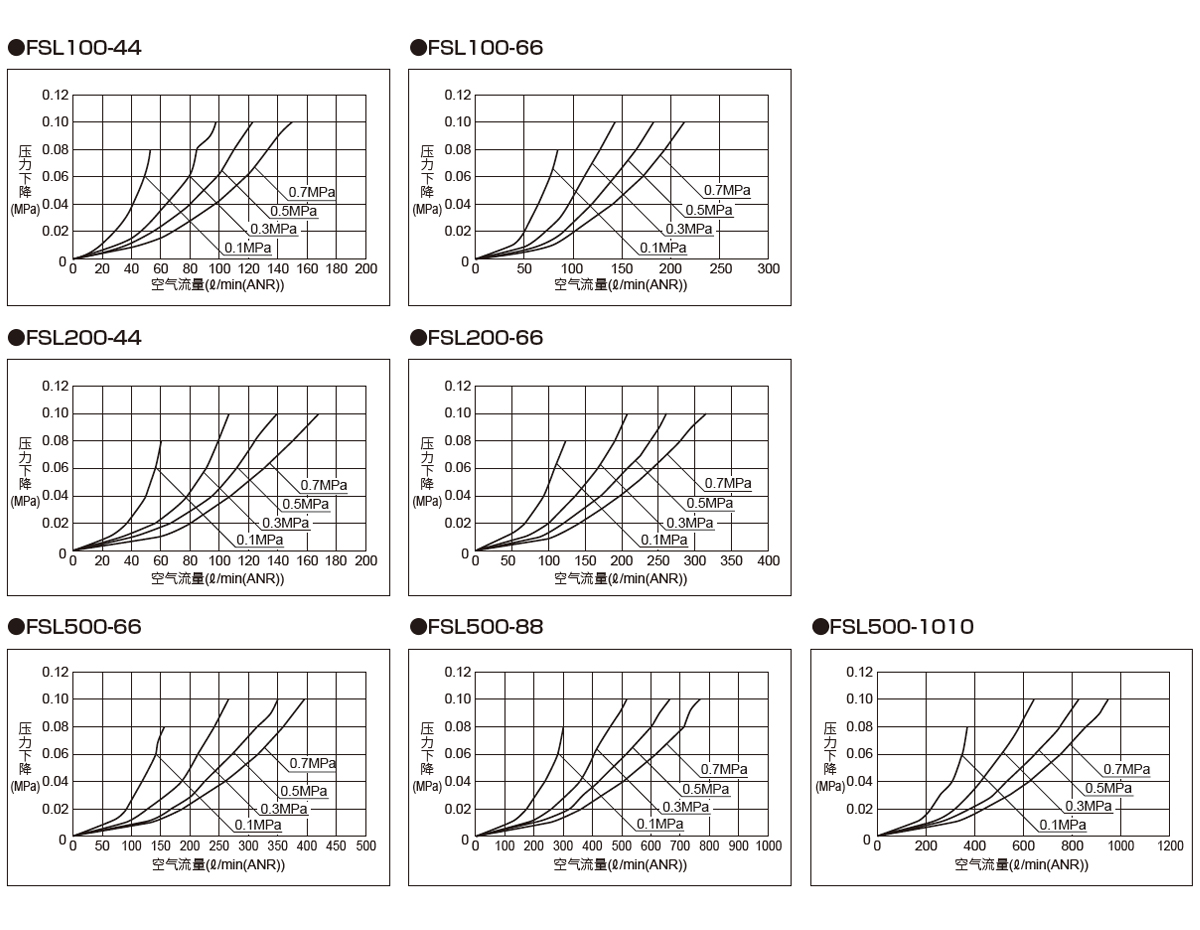

【图解】流量与压力损失的关系（以CKD FSL系列为例）
以下图表（流量特性图）表示增加过滤器中流动的空气量（流量）时，阻力（压力损失）会相应增大。

从各图表中可以看出，在超过一定流量（推荐处理流量）的情况下，压力损失曲线急剧上升。

厂商的产品样本中会记载有“推荐处理流量”。超过该值使用时，压力损失会急剧增加，因此建议选择留有余量的尺寸（例如选大一尺寸）。

4．连接方式与安装空间

在安装于狭窄的设备内部或高处的管路时，连接方式和形状的选择至关重要。

快插接头型的配管作业简便，无需工具即可拆装。弯管型和集成式形状便于狭窄空间。安装在机械手臂前端时，需要采用轻量、紧凑的设计，需要将惯性力矩的影响控制在最小限度。

建议实际测量安装场所的空间，并下载3D CAD数据以进行干涉检查。

5．维护性（更换简便）

着眼于导入后实际运用的选型至关重要。考虑到在高处或狭窄空间作业，建议优先选择无需工具即可更换的产品。

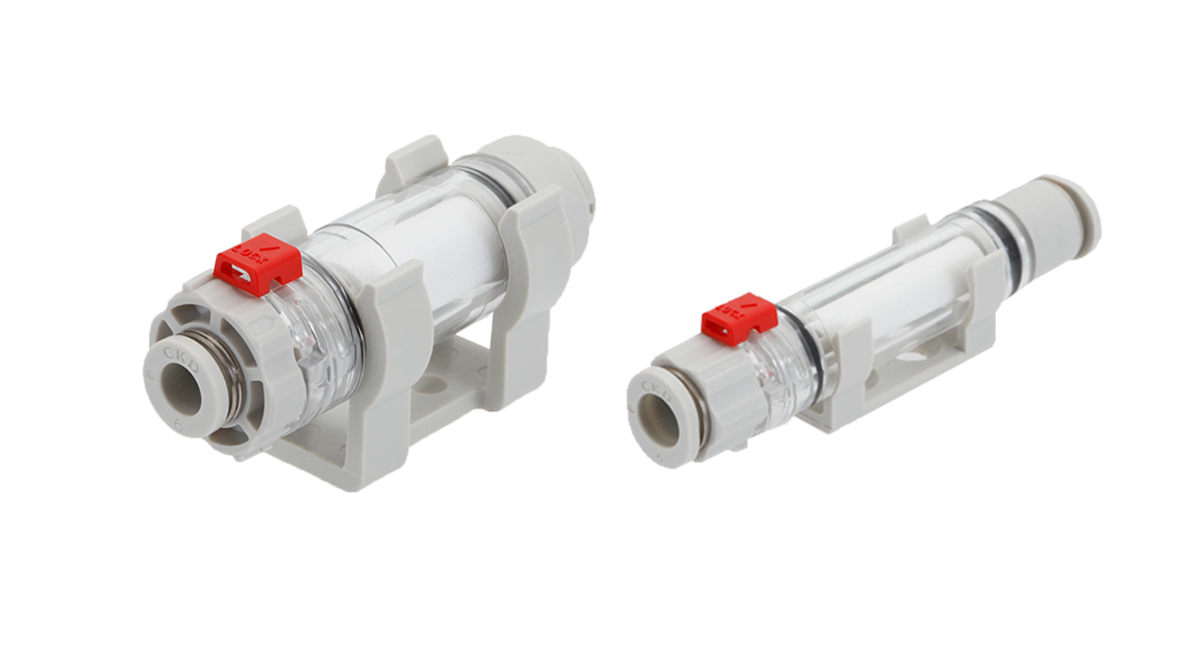

CKD 的FSL系列采用无需工具即可拆装的设计。只需解除滑动锁，将接头本体旋转180°，即可更换滤芯。由于不使用工具和螺丝，因此不存在作业过程中“工具或部件掉入设备内部”的风险，在安全性方面也具有很大的优势。

此外，透明外壳可目视确认脏污的类型，可轻松判断更换时间，适用于预防维护。通过“可视化”的安心感，也有助于减轻维护人员对精神的负担。

维护与更换实务

本文将说明为维持管路直接型过滤器的效果，所需的更换时机和操作技巧。

更换时机的判断方法

过滤器的更换时间因使用环境及机种而异，通常会组合以下方法进行判断。

目视确认：透过透明外壳观察滤芯的变色情况（变黑、变黄）。当污垢变得明显时，就是需要更换的信号之一。如下图所示，可能会出现杂质堆积。当出现这种情况时，可作为更换的参考时机。

差压测量（推荐）：测量一次侧（入口）与二次侧（出口）的压力差。在许多机种中，当差压达到约0.1MPa时，一般作为需要更换的参考标准（因产品而异）。同时使用压差计或压差开关，可以实现客观且可靠的判断。

定期更换：在难以通过目视或差压进行判断的环境中，作为预防性维护措施，通常会设定一个定期更换周期，例如“每年更换一次”。在设备投入运行初期，应以较短的周期进行检查，同时观察滤芯的污染程度，从而确定最适合该现场环境的更换周期。

※注意：关于准确的更换标准，请务必参照您所使用产品的使用说明书或规格书。

更换作业的效率化要点

无需工具更换不仅可缩短作业时间，还具有安全方面的重大优势。

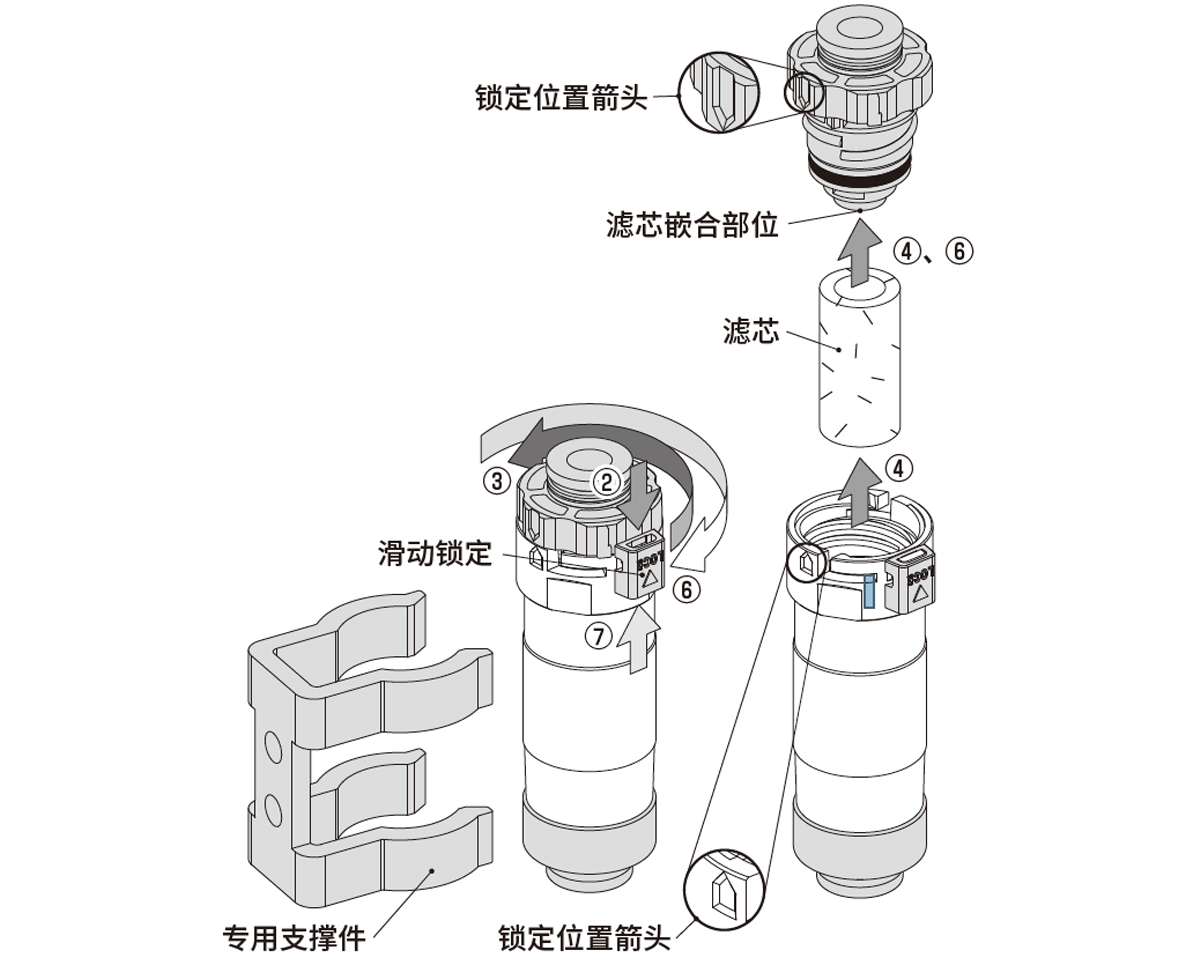

CKD的FSL系列采用无需工具的设计，只需解除滑动锁定并旋转，即可完成滤芯更换。

无需工具，可轻松安全地更换滤芯，即使在狭窄的场所或高处作业，也可降低坠落物的风险。更换流程的标准化与作业记录的留存方式也十分重要。通过记录更换日期、滤芯的污染程度、差压的变化等数据，有助于设定最佳的更换周期并检测故障征兆。

总结

管路直接型过滤器是保护终端元件免受配管内产生的异物影响，是支持设备的稳定运转的重要因素。

通过应对仅靠空压机后端的主管路过滤器无法完全防范的风险，可以预防突发性的设备停机以及异物混入产品。

请务必将管路直接型过滤器作为计划性预防维护的关键，并加以有效利用。
