什么是配管接头？从现场视角全面解析种类、材质与选型方法

接头是指安装在管路中途，用于实现流体转向、分流、变径连接等功能的，在设备维护中不可或缺的连接部件。

如果选错种类或材质，不仅可能导致漏气造成成本损失，还可能引发火灾。本文将立足于设备维护的现场视角进行详细阐述。从接头的工作原理与种类的基础知识，到专业人士推荐的“避免选型错误的准则”，乃至预防现场故障的实战心得。

什么是接头？

在气动系统中，“接头”是指用于连接管路（硬管或软管），实现流体管路延长、分流、转向、变径连接或封堵等功能的部件统称。在英文中常称为“Fitting”或“Joint”。 在JIS规格中，其被定义为“管接头”，并根据材质、形状、连接方式进行了详细分类。

如果将工厂的管路系统比喻为人体的“血管”，那么接头就相当于引导流向的“分支点”。

在上图的蓝色线（管路）与各元件的所有连接部，均使用了接头。从压缩机到执行器（终端元件）的整个系统中，接头作为确保流体无泄漏输送的关键节点，被安置在系统的各个位置。若接头选型错误，会给生产现场造成严重影响。例如因漏气导致的能量损耗、焊渣飞溅引发的火灾事故，以及密封件老化造成的突发停机等问题。为防止此类问题，关键在于正确理解接头的种类、材质与连接方式，并选择适用于具体使用环境的产品。

接头故障引发的现场问题

接头故障（泄漏、堵塞、损坏）是直接导致工厂整体停机时间的严重问题。

在制造现场，“接头属于消耗品，发生泄漏时更换即可”的观念依然根深蒂固。然而，此类更换作业导致维护人员在深夜或节假日被紧急召修，使其不堪重负的情况并不少见。

接头处漏气常见的原因有：密封带缠绕不均、气管斜切导致密封件贴合不良，以及密封件因老化而出现硬化。

更严重的是接头泄漏可能引发火灾。据报告，在焊接生产线上，曾发生标准树脂接头因焊渣飞溅而熔化并着火的事故。某厂家曾发生过工作人员误将标准接头用在焊接区域附近，由此引发了小型火情险情。该厂家因此收到了安全管理部门出具的严厉整改通知。

接头种类与选型基础

紧固接头（弯管型）选择时，请按形状（您要做什么）、材质（要什么环境）、配管方式（要如何施工）3个轴进行节流。让选择变得井然有序。

接头选型时，可从形状（实现何种功能）、材质（用于何种环境）、连接方式（如何施工） 这三个维度进行筛选。接下来分别梳理一下各类选项。

按形状选择｜各类接头用途一览

接头形状取决于“实现何种功能”。请参照下表，根据使用目的选择相应形状的接头。

使用目的	接头的种类	特点及补充
延长	套管、转接头	转接头为两端外螺纹（公头），套管为两端内螺纹（母头）。
改变方向	弯头、弯管	备有45°/90°/180°。内外丝弯头可节省空间。
分支、合流	三通（T形）、四通（十字）	四通接头因压力损失较大，通常用2个三通接头替代。
改变管径	变径、内外螺纹变径	同心或偏心两种可选。为防止积液，应选择偏心型。
实现可拆卸连接	活接头、法兰	检修部位使用活接头，大口径管路使用法兰。
堵塞管端	管帽、螺堵	管帽为外罩式（母头），螺堵为插入式（公头）。
卫生级连接	软管接头	适用于食品、医药行业。易于拆洗。
快插式装卸	快速接头	适用于频繁接插与断开的部位

按材质选型｜适配流体与使用环境

接头材质取决于“所输送的流体类型及使用环境”。

使用目的	耐热	耐腐蚀	主要用途	注意点
黑色接头（铸铁）	〜350℃	低	蒸气、油、燃气	水管会生锈，因此不适用。
白色接头（镀锌）	〜120℃	中	工业用水、空调、消防	通过牺牲阳极保护基材
SUS304	〜400℃	高	食品、普通化工	通用不锈钢
SUS316L	〜400℃	优异	化学品、海水、半导体	耐氯环境
黄铜	〜150℃	中	气动元件、水龙头	注意脱锌腐蚀
锡青铜	〜200℃	高	阀、高压配管	要求长期耐用性的部位
PVC（聚氯乙烯）	〜60℃	高	排水、水处理	不适用高温或有机溶剂
PBT（阻燃级）	〜120℃	中	气动快插接头	推荐UL94 V-0合规品

按连接方式选型｜取决于施工性与用途

接头的连接方式取决于“如何施工”以及“使用何种压力或频率”。

连接方式	优点	缺点	主要用途
螺纹旋入式	可用工具施工，可返工重做。	取决于密封胶带的施工质量	中小口径的通用配管
法兰连接	大口径或高压适用，易于拆解	占用空间大、成本高	重要配管、大口径
焊接连接	高强度，不易渗漏	需专业技能，不可拆卸	高压、高温、危险流体
卡套式	无需焊接，可承受高压。	需进行扭矩管理	仪表管路、金属管
快插式	无需工具，作业便捷	密封件质量至关重要	气动管路（主流）

接头选型不出错的6大选型标准

仅靠翻阅样本的规格表，难以选出真正适用于现场实际需求的接头。接头选型并非“选择零件”，本质上是选择“适配工况”。下面为您介绍确保选出真正适用于现场产品的6大选型基准。

1. 使用条件｜流体、压力、温度

接头选型的第一步是准确掌握使用条件。

1. 使用条件｜流体・圧力・温度

接头选型的第一步是准确掌握使用条件。

流体的种类： 根据流体类型（如空气、水、油、蒸汽、化学品等），适用的材质有所不同。特别是在处理化学品时，务必确认制造商的耐化学品性图表。

最高使用压力： 切勿直接套用样本参数，必须考虑压力波动与脉动影响，预留充足的安全系数。

使用温度： 高温环境会加速密封件的老化。树脂接头尤其需要关注耐热温度。

2. 材质适用性｜规避电偶腐蚀风险

异种金属接触时，会因电位差导致其中一方发生腐蚀，即电偶腐蚀。直接将铜管与不锈钢接头连接，铜侧有发生腐蚀的风险。

存在电偶腐蚀风险时，应采用绝缘接头，或统一使用同种金属。在室外配管或易附着水分的环境下，尤其需要注意。

3. 作业性与维护性

易在设计阶段被忽视的要点。

狭窄空间的作业： 当配管空间受限时，使用内外丝弯头或旋转弯头可提高作业效率。

便于定期检修： 需频繁拆检的部位应选用活接头或法兰。建议实际测量安装现场的空间尺寸，并使用3D CAD数据进行干涉验证。

4. 安全性｜阻燃标准（UL94 V-0）

从安全性角度而言，树脂接头的阻燃性是一个不容忽视的关键点。

在焊接生产线或可能产生电火花的场所，使用标准树脂接头存在熔融、着火风险。上述的小型火情险情也是由于标准接头误用所致。此类环境必须使用符合UL94 V-0阻燃等级的产品。V-0阻燃等级指材料在移开火焰后10秒内自行熄灭，且不会产生引燃脱脂棉的燃烧滴落物。

然而，仅按区域区分使用（如焊接区域采用阻燃接头、其他区域采用标准接头），实则存在隐患。既有作业员误用的风险，还使库存管理的复杂化。

要从根本上解决这一问题，将厂区内所有树脂接头统一为阻燃型产品是行之有效的对策。 CKD的GW系列接头将阻燃V-0级树脂作为标准规格，不仅无需额外成本即可确保安全性，还能实现库存的统一管理。与其“额外采购专用品”，不如“提升标准品规格”——这一思路能从体系上改善现场安全管理。

5. 空气泄漏对策｜规避隐性成本损失

空气泄漏作为一种“看不见的成本损失”，正在悄然侵蚀工厂的盈利能力。

接头相关空气泄漏的主要原因及对策如下。

原因	对策
气管切面不良	务必使用专用切管器进行垂直切割
密封带作业不当	采用预涂密封剂接头，消除作业偏差
密封件年久老化	选用V形密封件接头，利用自密封效应实现稳定密封
气管变形、扭曲	使用旋转弯头释放扭曲应力

定期采用肥皂水进行泄漏检查同样有效。

6. 总成本｜库存管理与总拥有成本（TCO）

接头选型中一个常见误区是仅以“零件单价”为判断依据。

评估接头的实际成本应采用“总拥有成本（TCO）”标准。TCO涵盖以下项目。

成本构成	内容
初始成本	零件采购费用
更换成本	因劣化、故障产生的更换作业工时（含深夜、节假日对应作业）
停机损失成本	生产线停机造成的利润损失
库存管理成本	多品种管理所需的人工及仓储费用
风险成本	火灾或泄漏事故造成的损失

通过统一采用高耐久性、阻燃型标准接头，即使零件单价有所上升，但凭借更换频率降低、库存种类减少、误用风险消除等多重效应，仍可实现总成本的下降。

【按行业划分】接头选型关注点

行业及作业环境不同，接头所需具备的性能要求也有所差异。4大代表性行业选型要点如下。

制造业、汽车行业｜阻燃性与空气泄漏对策

焊接与组装工序并存的作业环境中，阻燃接头及空气泄漏对策是关键考量因素。 采用阻燃性为标准规格的接头产品，可免去按区域分类使用的繁琐。

随着工业机器人多关节化趋势，机械臂内部配管的“加粗”与“变硬”正日益成为选型难题。CKD的“空气纤维管”采用外径仅φ1.8mm的超细气管，配合专用接头，可不妨碍机器人动作并实现节能。

食品、医药行业｜卫生性与清洁性

在要求符合HACCP或FSSC22000标准的生产环境中，必须采用卫生级接头（卡箍）。务必确认表面粗糙度（Ra值）管理、SUS316L材质及FDA认证材料适用性。

建筑设备｜法规合规与管路类型

根据消防法、建筑基准法，部分管路的材质及施工方法有明确规定。需注意区分白色接头与PVC接头的使用场景，误用可能导致违反消防法、建筑基准法等法规。

化工行业｜耐化学品性

耐化学品性是重中之重。在SUS316L不锈钢也无法耐受的强酸、强碱环境下，需要使用哈氏合金或氟树脂接头。

在半导体及锂离子电池制造过程中，必须符合防尘、禁油、禁金属的规格要求。CKD的精致系统（P70/P74系列）通过在洁净室内进行组装并采用双重包装，最大限度地抑制了发尘。

常见问题（FAQ）

关于接头，我们以Q&A形式整理了常见问题。从基础知识到实际操作中容易混淆的要点，我们刊登了现场实用的解答。

问题：接头的“公头”和“母头”是指什么？

回答. 外螺纹（凸形）为“公头”，内螺纹（凹形）为“母头”。转接头为两端外螺纹（公头），套管为两端内螺纹（母头），内外丝弯头则为一端外螺纹（公头）一端内螺纹（母头）的结构。

问题：A称呼与B称呼有何区别？

回答. 接头尺寸标注有A称呼（公制系列）和B称呼（英制系列）两种方式。日本以A称呼（15A、20A、25A……）使用居多，B称呼（1/2B、3/4B、1B……）则在美国及部分工厂设备中采用。

A称呼	B称呼	外径（钢管）
6A	1/8B	10.5mm
8A	1/4B	13.8mm
10A	3/8B	17.3mm
6A	1/8B	10.5mm
15A	1/2B	21.7mm
20A	3/4B	27.2mm
25A	1B	34.0mm
32A	1-1/4B	42.7mm
40A	1-1/2B	48.6mm
50A	2B	60.5mm

此外，公称直径指的是名义尺寸，与实际外径并不一致。需注意，25A钢管的实际外径为34.0mm，而非25mm。

问题：密封带需要缠绕几圈？

回答. 通常标准为缠绕6〜8圈。务必遵循沿螺纹旋向（顺时针）缠绕，并在前端预留1〜2牙螺纹的原则。如果对施工质量稳定性存在顾虑，建议考虑采用预涂密封剂接头。

问题：TS接头与DV接头有何不同？

回答. 两者均为PVC制接头，但TS接头用于给水系统（粘接式），DV接头则用于排水系统（旋入式，无需粘接）。两者互不兼容，若将DV接头用于给水系统，将无法承受水压而导致漏水。

问题：接头的使用寿命是多久？

回答. 接头寿命因使用环境差异较大。关键在于并非依据“耐用年限进行更换”，而应建立定期检查与更换标准。建议通过定期检查泄漏、腐蚀、变形等情况，采取预防性更换的管理方式。

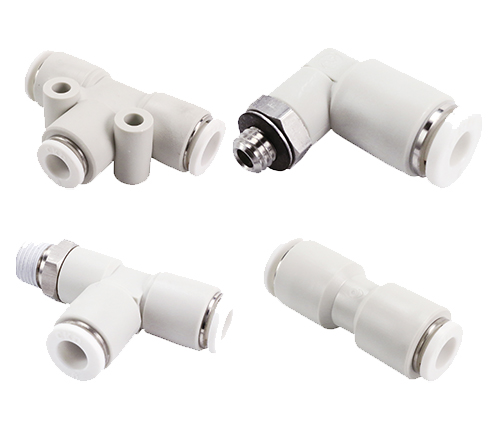

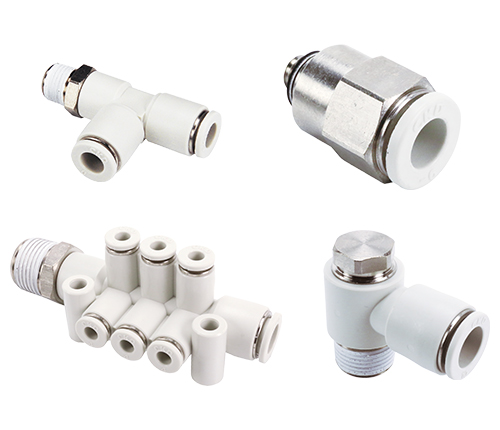

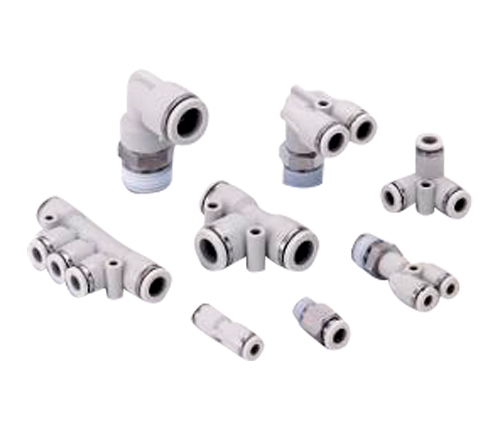

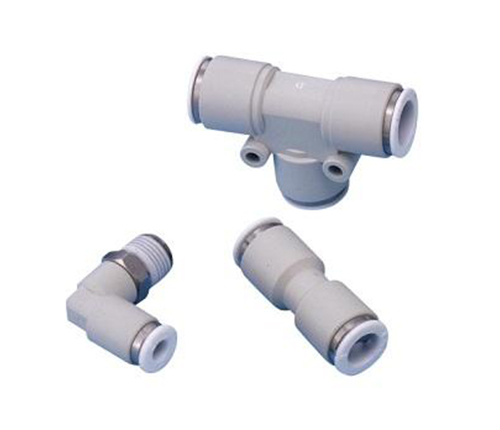

CKD接头产品阵容

基于上述6大选型基准——使用条件、材质兼容性、施工便捷性、安全性（阻燃性）、空气泄漏对策、总拥有成本，现介绍CKD提供的气动管路用接头的产品阵容。

对应流体为“压缩空气”或“空气”，广泛应用于工厂气动吹扫设备及气压控制系统等，助力实现洁净、高效的管路设计。请根据具体用途与环境条件，选用适合的接头产品。

※ 在智能手机上可进行横向滚动。

总结

接头是决定配管系统可靠性的关键部件。

从源头到末端元件，接头在整个管路系统中起着改变流体方向、实现管路分流、连接不同管径以及保障设备正常运行的关键作用。然而，若是抱有“接头都差不多”的想法，对选型掉以轻心，就会引发一系列问题：漏气带来的成本损失、焊渣飞溅引起的火灾，以及突发停机造成的维修人员身心俱疲等。

以本文所述的6大选型标准——使用条件、材质适配性、施工性与维护性、安全性（阻燃性）、防漏气措施、总拥有成本（TCO）作为评判依据，即可系统性地解决现场各类难题。

从“工厂整体风险管理”而非“零件单价”的视角来进行接头选型，由此才能真正实现设备维护的本质性改善。

接头选型相关事宜，敬请咨询 CKD。

针对“想重新优化接头选型，却不知该选用哪款产品”、“考虑统一更换为阻燃型接头”、“希望加强防漏气对策”等各类咨询，CKD 经验丰富的工作人员会为您耐心解答。

深入了解客户痛点与需求，为您量身推荐适配产品。
