高自由度助力臂的特点
可广泛用于狭窄的场所。
「高自由度助力臂是」
高自由度助力臂是工作范围广，可搬送重量50㎏的空压平衡器。
可安装在柱体或天花板上，为天花板较低的场所或空间有限的场所提供灵活性。
适用于以前难以部署助力装置的场所，有助于提高作业效率。
高自由度助力臂是工作范围广，可搬送重量50㎏的空压平衡器。
POINT 01 Simple
结构简单、操作简单
直观结构，任何人都能立即使用。无需复杂的操作和调整。
-
简单搬送重物
以压缩空气为动力源，最大可轻松搬送50kg的重物。
-
工件重量检测系统
通过工件重量检测系统，可在可搬送重量范围内检测工件重量。
重量不同的多个工件也能轻松平衡，任何人都能顺畅地进行作业。
-
结构简单，
维护简单采用气缸的简单结构，维护简便，可实现稳定的动作。
POINT 02 Wide
活动范围广，高度最小
活动范围广，对行程的总高度减少，因此在有限的空间也能灵活对应。
-

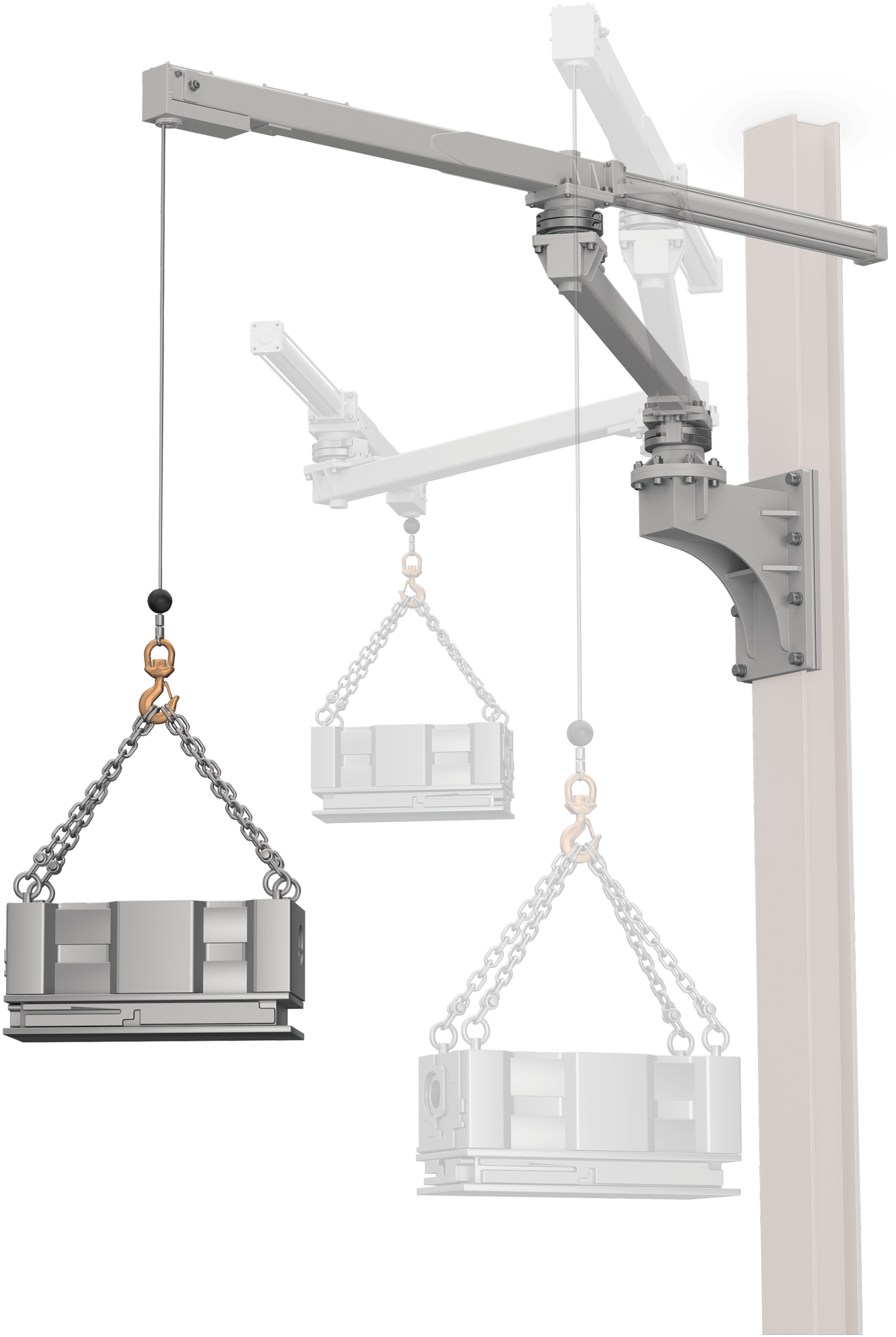

活动范围大
具有2.5m旋转半径、上下行程1.5m的大活动范围，1台设备即可覆盖宽广的工作区域。
-
320°的大旋转范围
机械臂可旋转320°，灵活对应宽广的工作区域。
此外，可在任意位置实施旋转限制，实现安全性与可操作性。
-
可安装在天花板较低的场所
总高度低于2.5m，可轻松地安装在天花板较低的场所。
※高度因规格而异。
POINT 03 Safety
可安全使用
采用注重安全性的设计，初次使用者也可安心使用。有助于降低现场风险。
-
全气动规格
采用无需电源的全气动规格，在防爆环境下也可安全使用。
-
防止空气切断时的坠落
即使切断供气时，遮蔽阀也会动作，从而立即停止。
防止重物掉落，确保安全性。
-
防坠落功能
真空规格附件具有防止误操作的安全功能。
万一进行误操作，也可防止重物坠落，提高作业安全性。
助力装置对比表
总结了高自由度助力臂与其他助力装置的不同之处。
| 紧凑性 | 移动性 | 活动范围 | 可搬送重量 | 价格 | ||
|---|---|---|---|---|---|---|
| 高自由度助力臂 |  |
－ | ＋ | ＋ | － | ＋＋ |
| 臂式平衡器 |  |
－ | － | ＋ | ＋＋ | － |

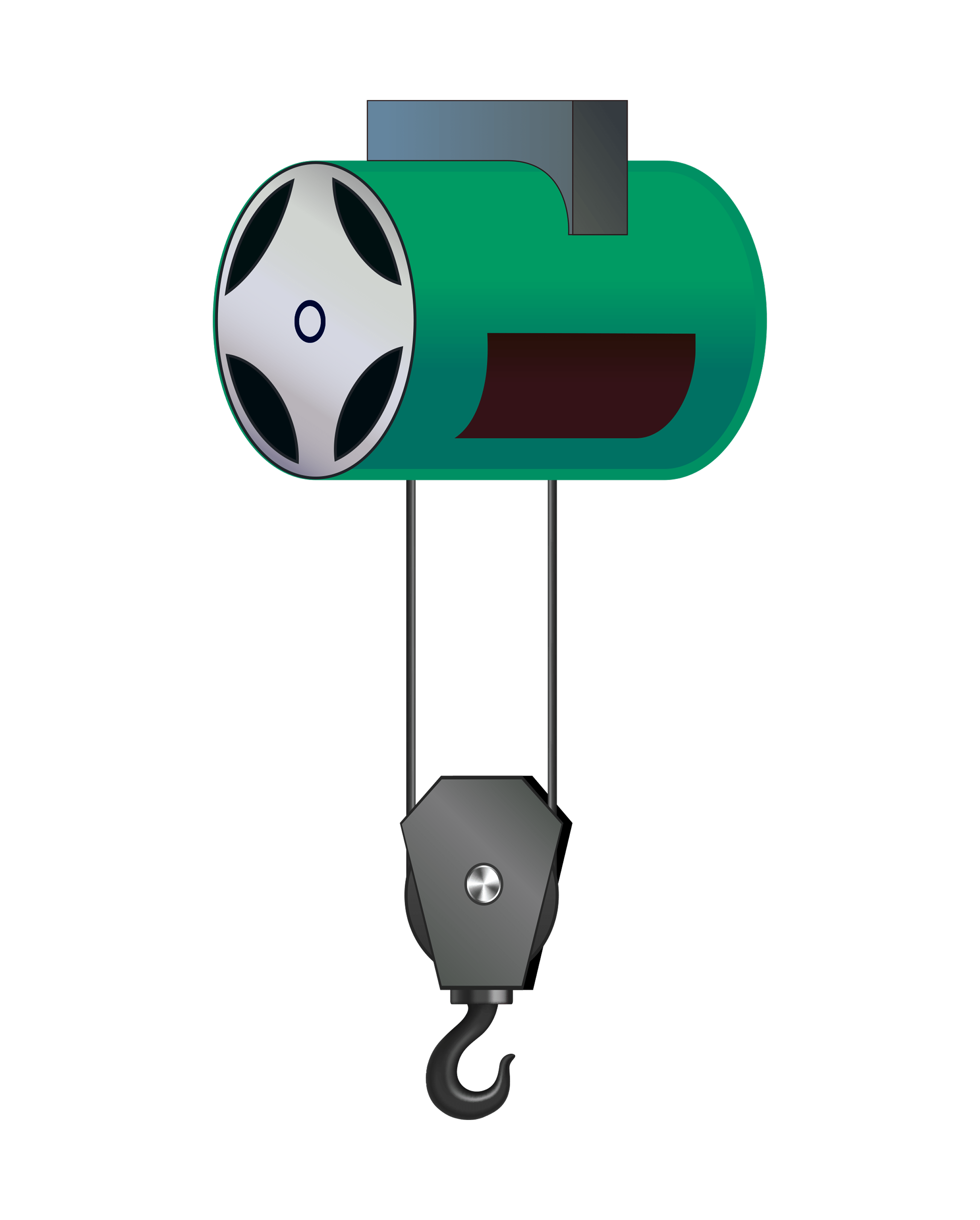

| 卷扬式平衡器（升降） |  |
－ （需要横向移动导轨时） | － | －－ (使用横向移动导轨时＋＋) | ＋ | － （需要横向移动导轨时） |
| 动力套装 |  |
＋＋ | ＋＋ | ＋＋ | －－ | － |
| 工业机器人 |  |
－ （需要栅栏等） | － | ＋ | ＋ | －－ |
*上述内容仅供参考。
选择项
4种安装方法
高自由度助力臂主要有以下4种安装方法可供选择。
可根据现场环境和需求进行灵活安装。

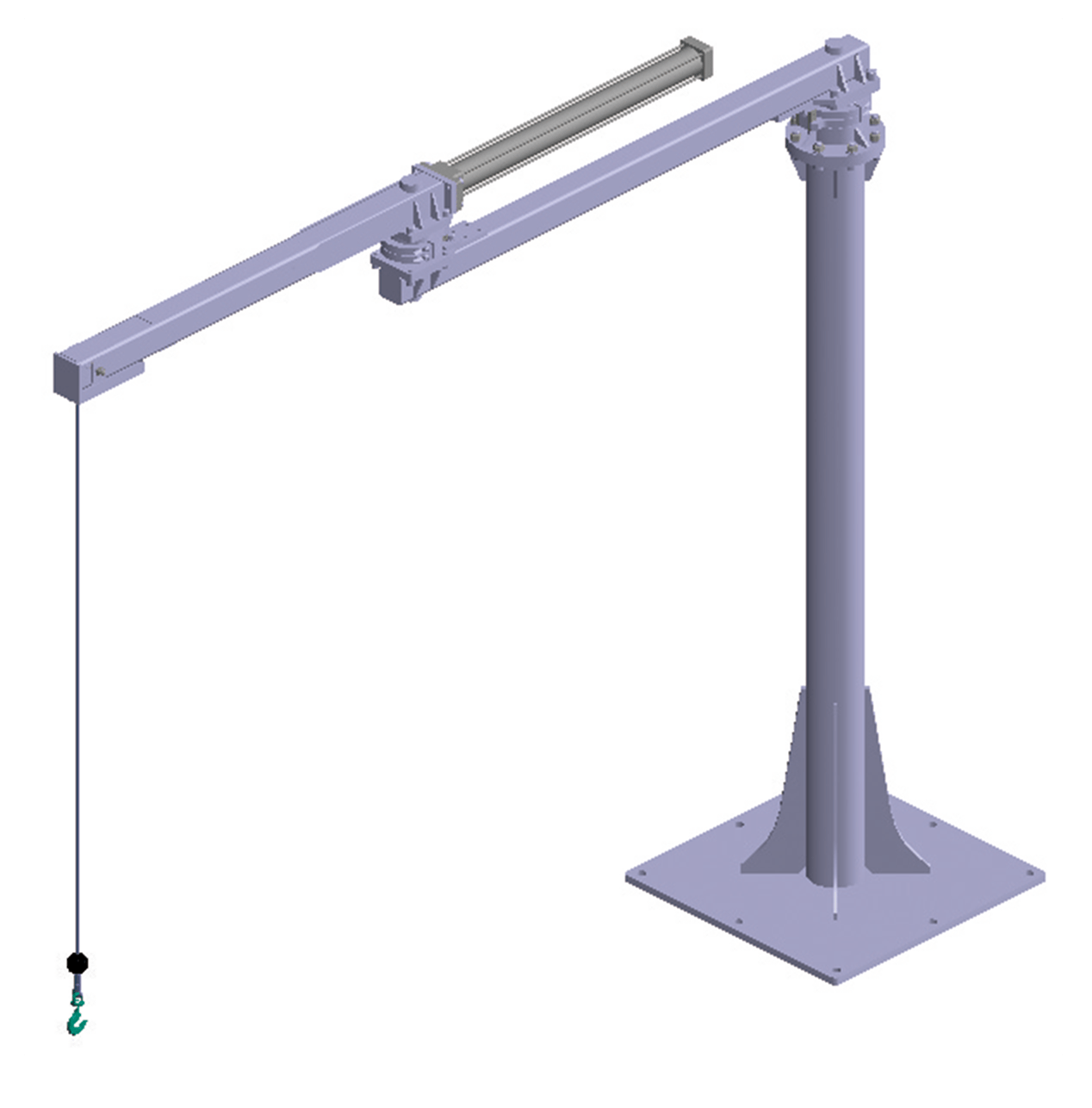

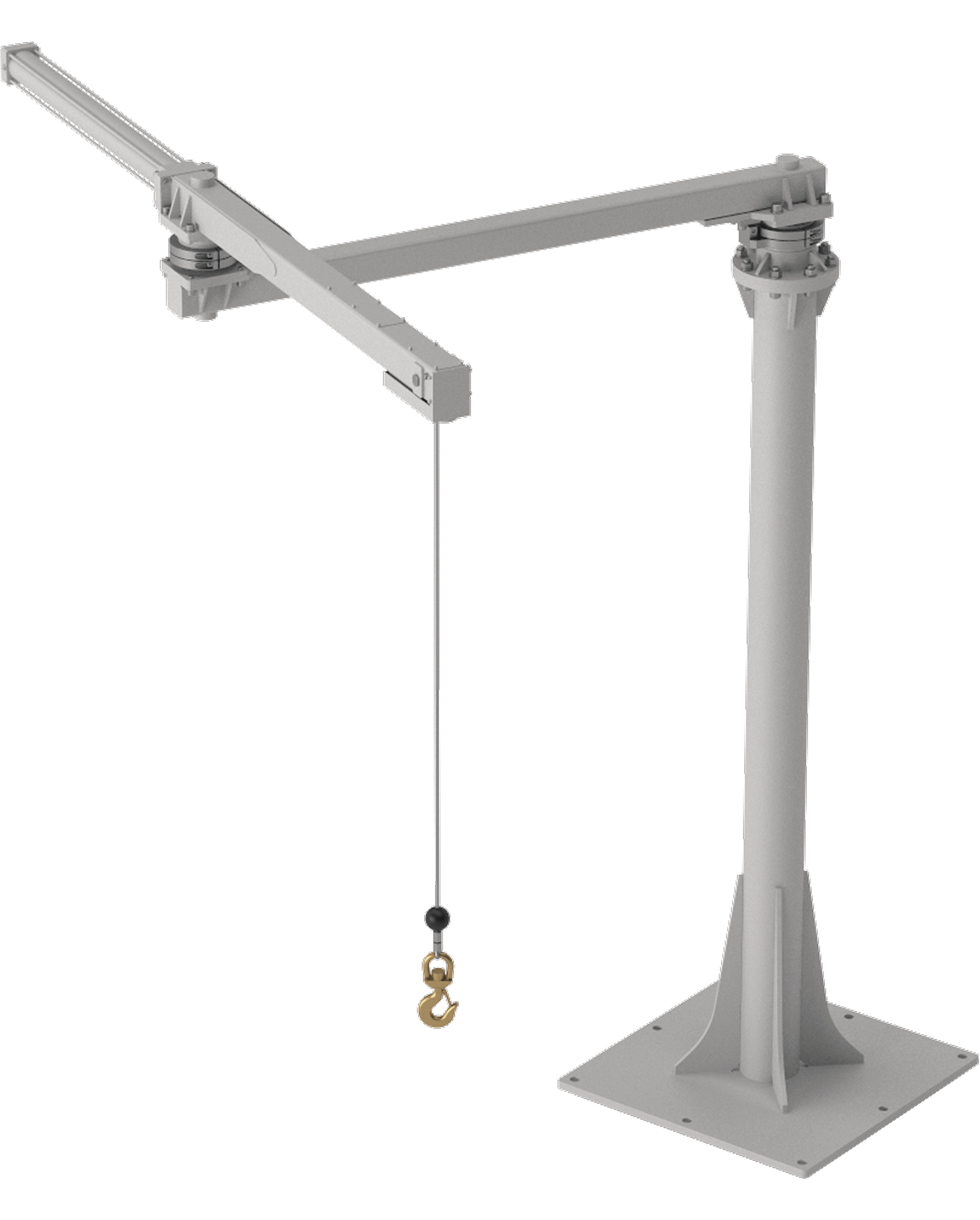

地面固定
安装地锚进行固定。
作业场所被固定，适用于地面安装的用途。

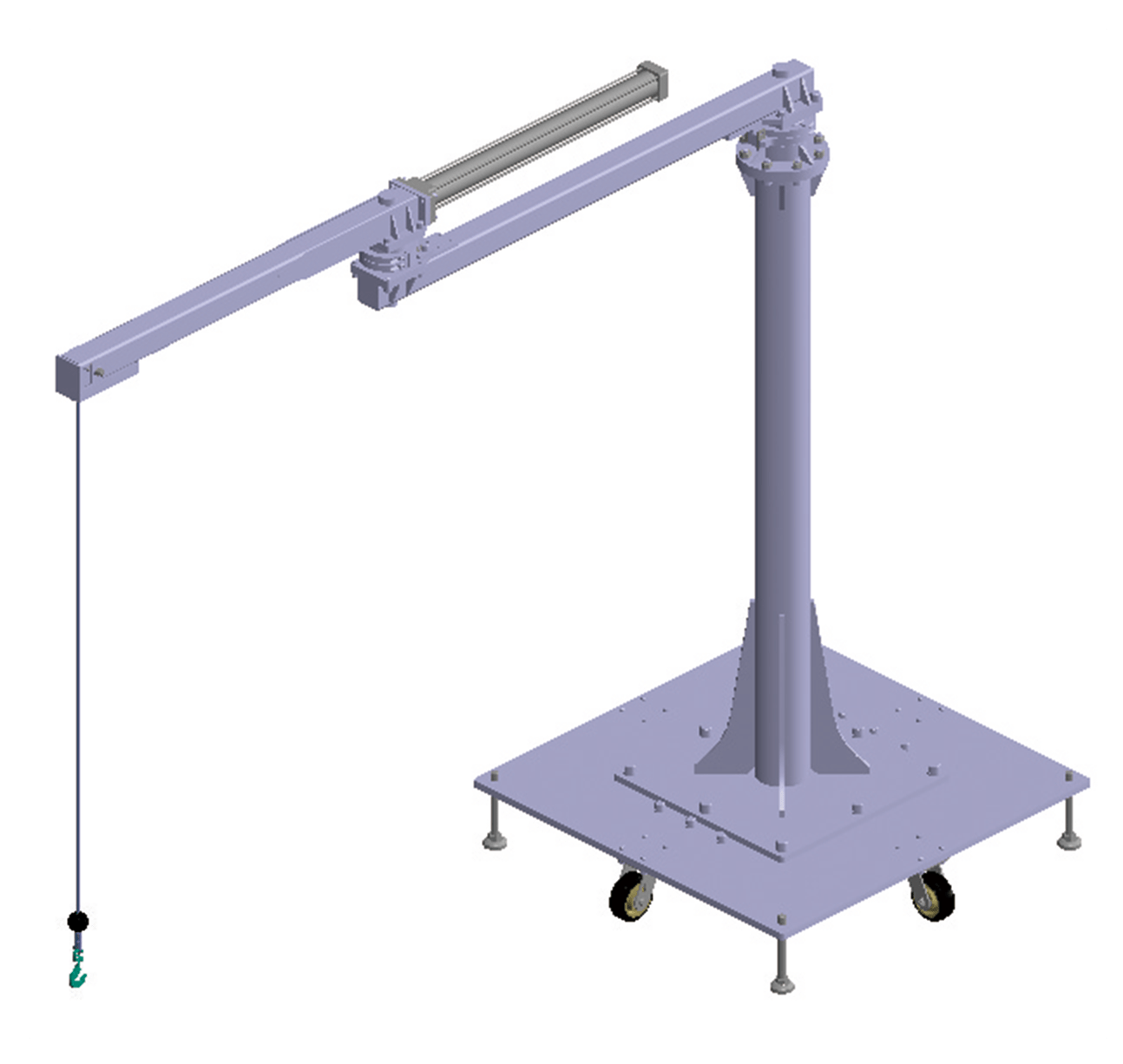

地面固定托盘
安装时请使用角钢等固定地板
适用于多处使用以及今后可能变更安装场所的规格。
移动时假定使用叉车，如果考虑其它移动方法时，
请与本公司协商。

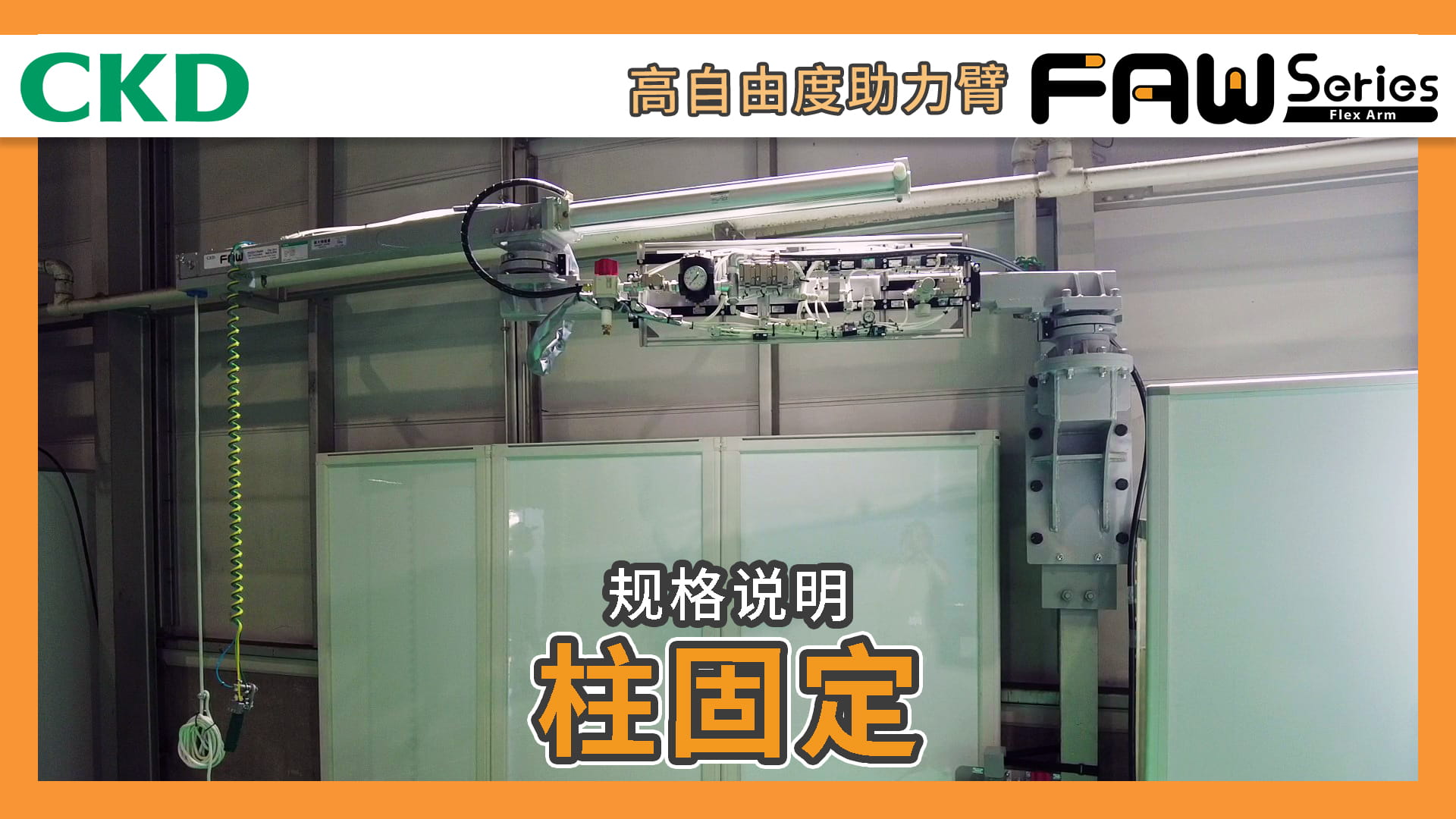

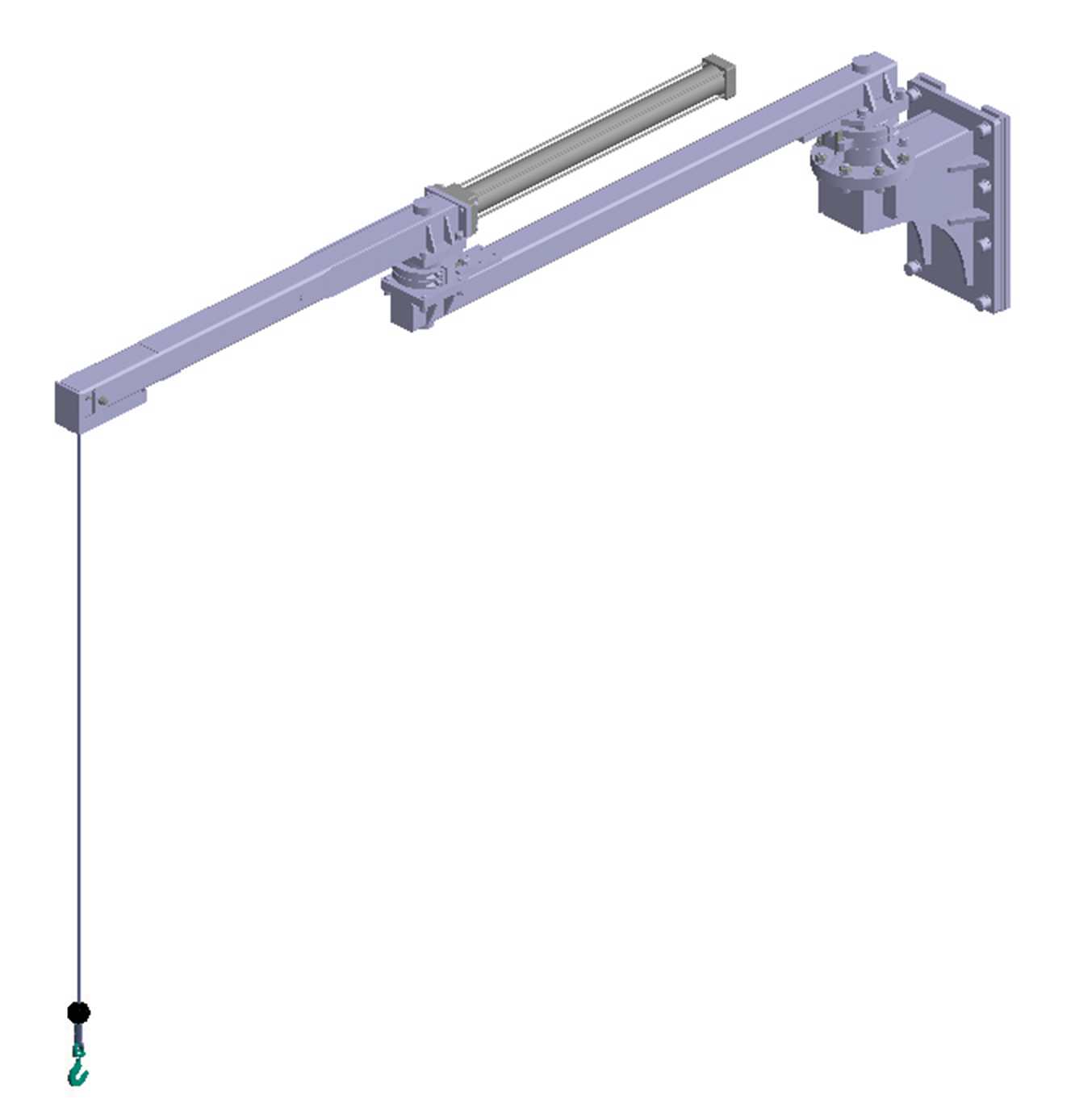

柱固定
即使地面上无法确保安装空间，也可固定至规定的柱子上。
在不影响作业效率的情况下，进行高效的布局。
※安装时，需要确认柱子的承受强度。

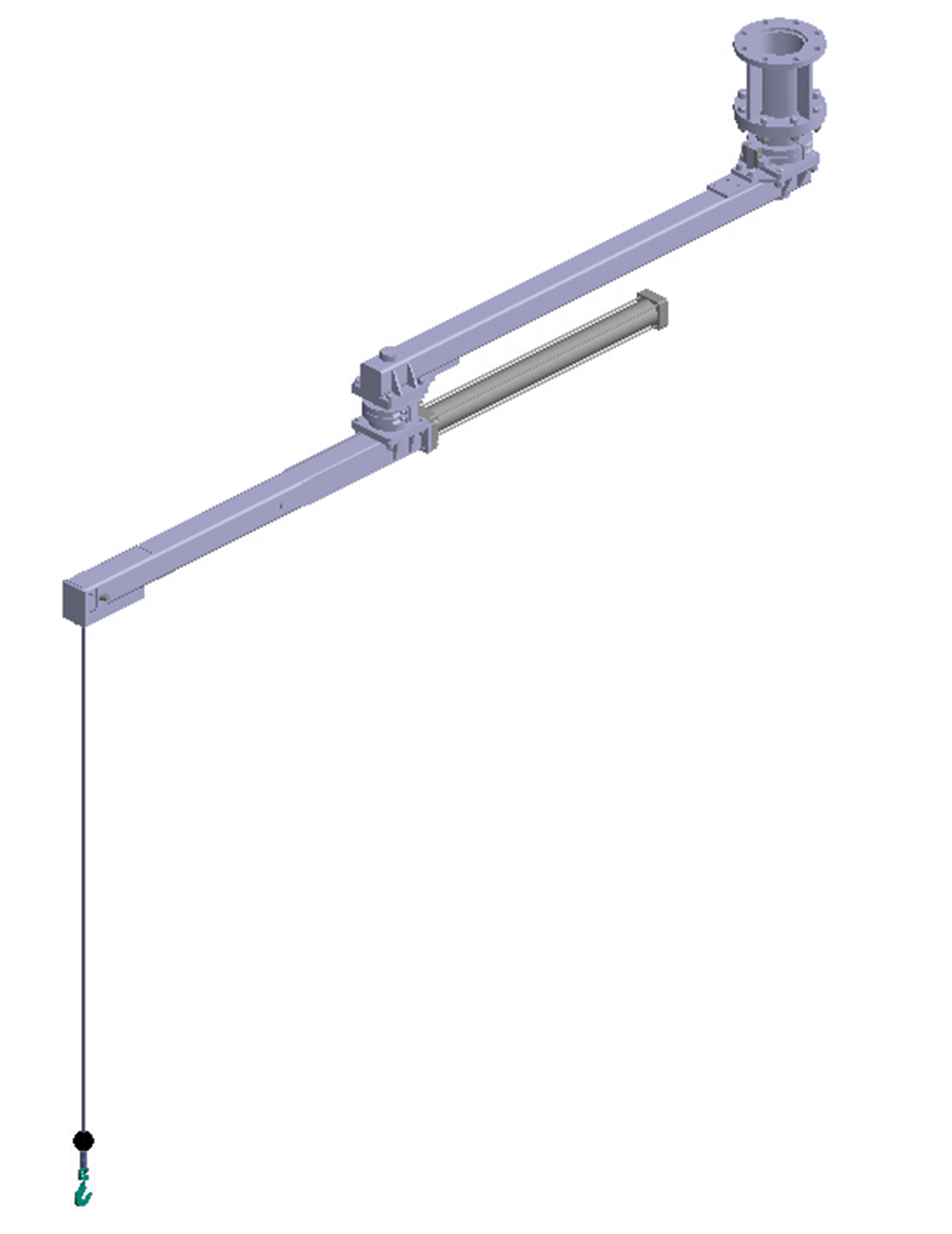

吊装固定
如果地面上没有安装空间，可以将其固定至天花板上。
由于天花板的高度、强度、结构使得安装困难时，也可以灵活应对，如安装粗松或安装到导轨系统等。
※安装时需要确认天花板承受强度。
