電動アクチュエータの基礎知識

電動アクチュエータとは、モータの回転運動をボールねじやベルトを使い、
直線運動等に変換した機器のことです。

電動アクチュエータの種類

電動アクチュエータは、以下のようなさまざまな動作ができます。

CKDの代表的な商品

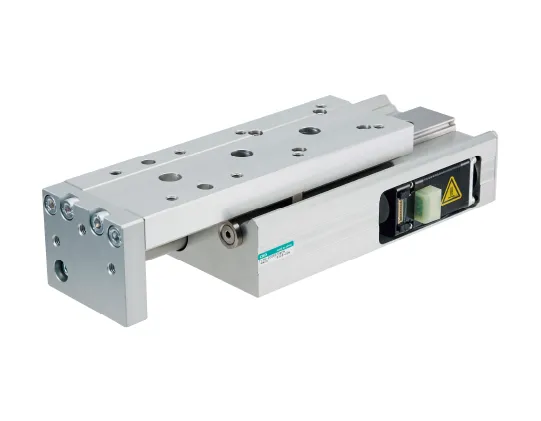

搬送

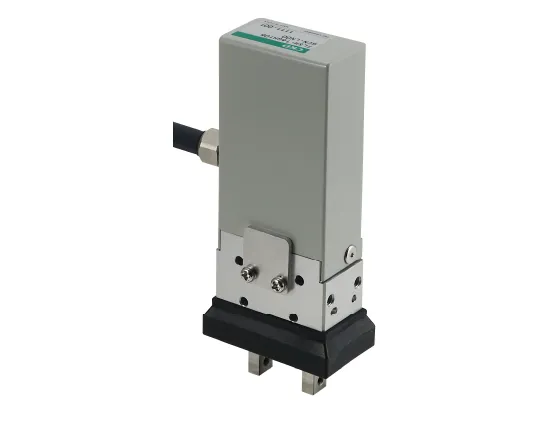

把持

グリッパ2フィンガタイプ

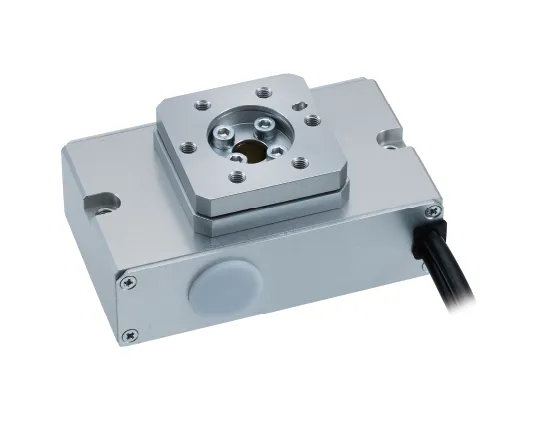

揺動


圧入

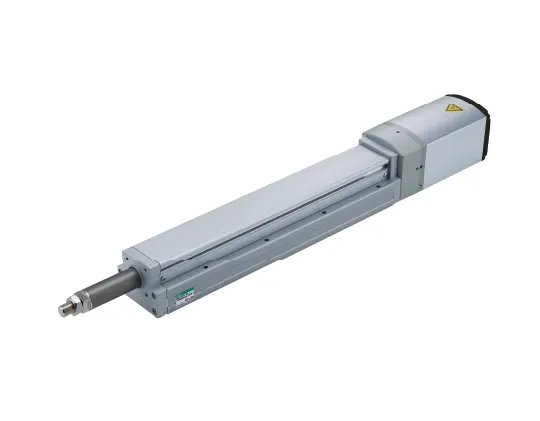

ガイド内蔵形ロッドタイプ


位置決め

電動アクチュエータについて

ここでは電動アクチュエータに関する以下の疑問を解説していきます。

Q1. 電動アクチュエータはどういう構造なの?

電動アクチュエータの駆動方式

電動アクチュエータは、取り付けられたモータの回転力により
ボールねじが回転し動作します。

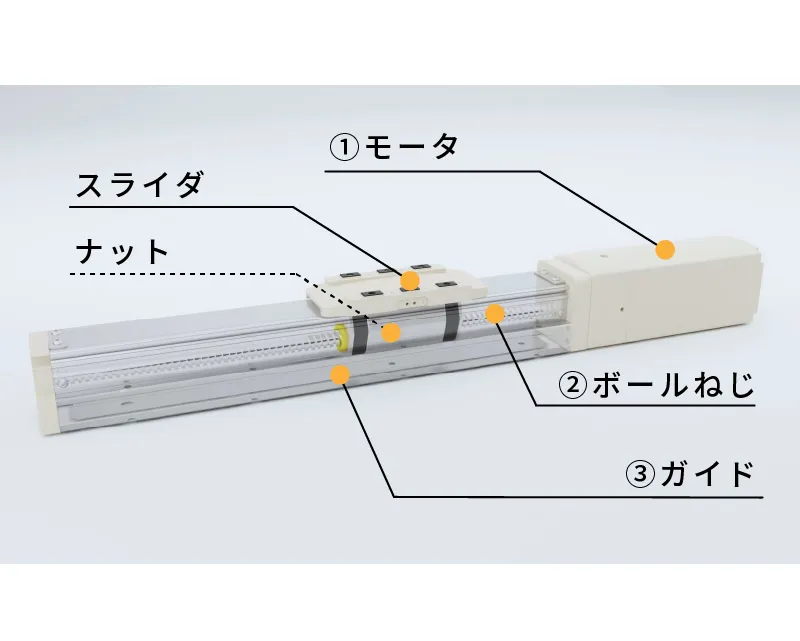

電動アクチュエータの構造

電動アクチュエータの主要な構成部品はモータ、ボールねじ、ガイド、スライダの4つです。

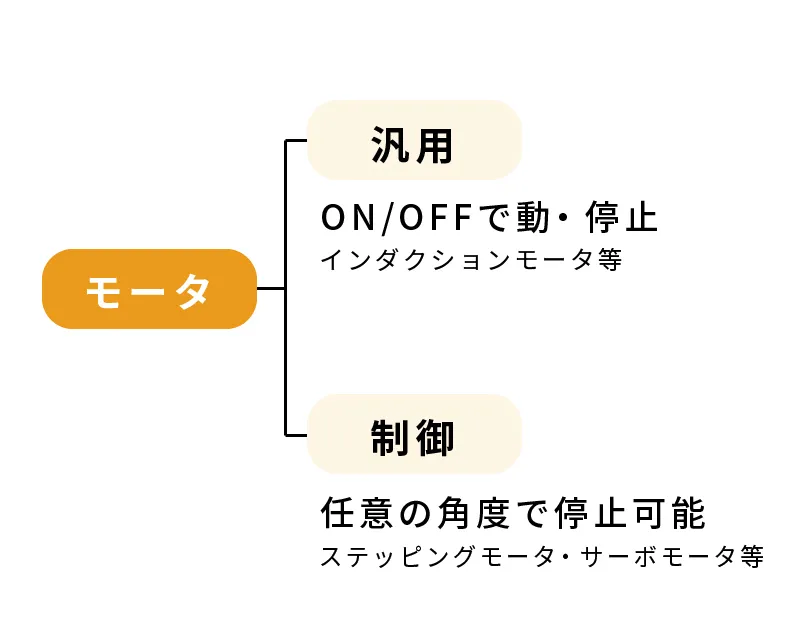

①モータ

・電動アクチュエータを動かす動力源として使用する。
・ステッピングモータやサーボモータが使われ、主に任意の角度で停止ができる。

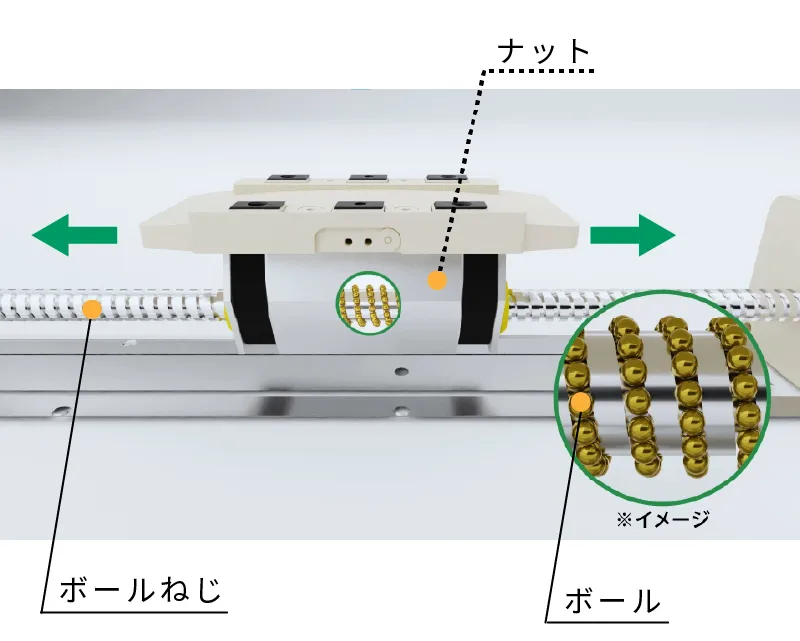

②ボールねじ

・ねじのように溝が切られており、モータの回転運動を直進運動に変える役割を持つ。
・モータが回転するとボールねじも回転し、ボールねじ上のナットが直線運動をする。
・ボールねじとナットの間にはボールが複数入っており、ボールにより摩擦が低減され滑らかな動きが可能となる。

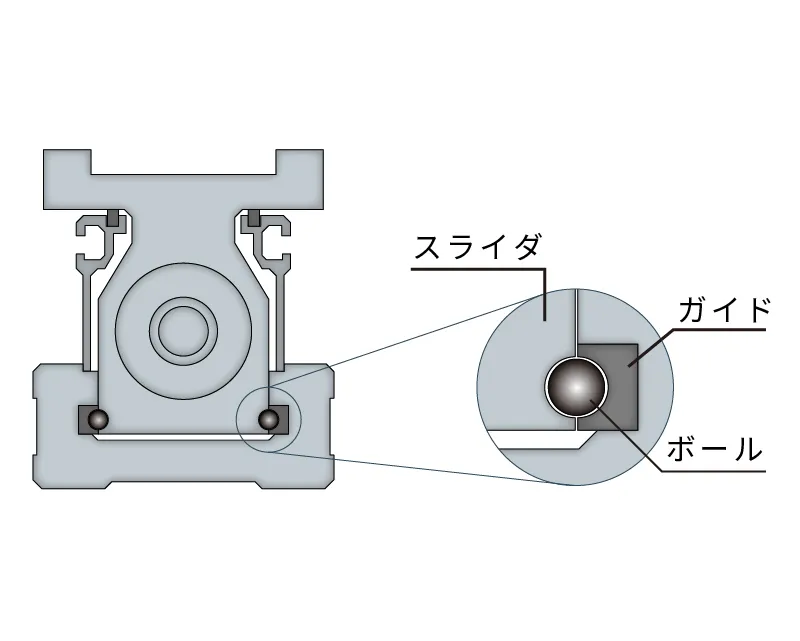

③ガイド(アウターレール)

・負荷を支え、スライダを直線方向に滑らかに動かす役割を持つ機械要素部品
・ガイドの間にボールが複数入っており、摩擦を低減して滑らかに動くことが出来る
・ボディと一体になった幅広ガイド構造

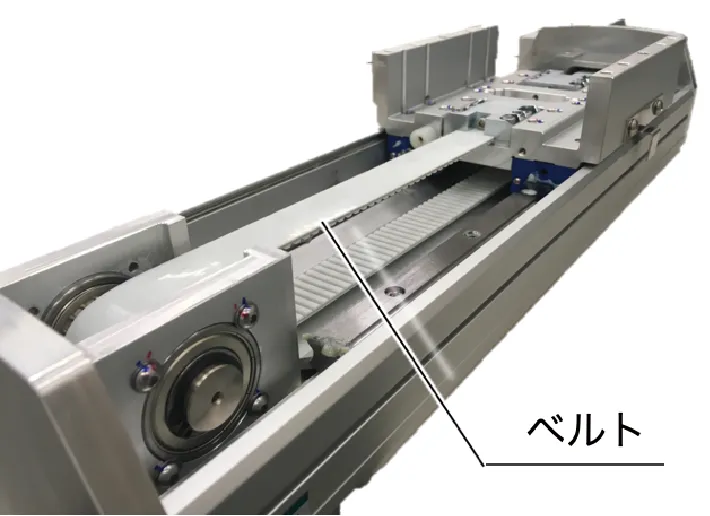

駆動方式について

スライダを動かす駆動方式はボールねじとベルトの2種類あります。ボールねじ方式は精度がよく、可搬質量も大きいので一般的ですが、ベルト方式は長いストロークの際に速度が速くなります。


ただし、縦(垂直)使いができるのはボールねじ方式のみです。ベルト方式は、縦使いをする場合、ベルトが切れる懸念があるため、安全を考えて垂直使用はしないようにしましょう。


電動機器についてイメージが掴めたかな?
もっと詳しく知りたい方は、オンライン・オフラインでも様々な技術セミナーも用意しているので、ぜひ以下リンクからチェックしてみてね。
